【按】近日，四川省鋼管混凝土橋梁工程技術研究中心榮獲“四川青年五四獎?wù)隆保w常規類）。5月9日，人民網刊發了題為《四川公路設計院：澆筑智慧汗水
鑄就經典工程——記四川公路設計院鋼管混凝土橋梁技術創新發展》的深度報道。報道鏈接：http://sc.people.com.cn/n2/2020/0509/c379469-34005103.html?from=timeline
人民網成都5月9日電
近日，四川省公路規劃勘察設計研究院有限公司（以下簡稱：四川公路設計院）等單位聯合組建，2019年經四川省科技廳批準成立的四川省鋼管混凝土橋梁工程技術研究中心，榮獲“四川青年五四獎?wù)隆保w常規類）。
記者了解到，該中心成立于1990年，是鋼管混凝土橋梁、組合橋面板和高性能混凝土的首創技術團隊，是我國乃至世界唯一的鋼管混凝土橋梁研究中心。該團隊歷經30年創業創新，獲得國家科技進步獎4項、省部級科技進步獎23項、詹天佑獎4項、國家優質工程獎4項、省部級優秀設計獎13項，取得國家授權發明專利30多項、實用新型專利30多項，制訂地方標準9部、省級工法8項，培育出享受國務院政府特殊津貼等各類高級專家12人。
2019年，團隊設計的合江長江一橋在國際橋梁大會上斬獲了被譽為橋梁界“諾貝爾獎”的“喬治·理查德森獎”，標志著我國鋼管混凝土橋梁技術被世界認可，達到世界頂尖水平，成就了鋼管混凝土橋梁領域“世界看中國，中國看四川”的美譽。這個團隊是四川公路設計院橋梁技術創新攻堅、長足發展的核心力量之一。
因地制宜研發新橋型：鋼管混凝土橋梁迅速發展
我國西部山區地形地質復雜,地震烈度高，交通建設運輸能力差、難度大，為實現高墩大跨橋梁輕型化、無支架建造等目標，四川公路設計院長期致力于拱橋技術深度研究攻關。1990年成功研發設計了世界首座鋼管混凝土拱橋——四川旺蒼東河大橋，從此揭開了我國鋼混凝土拱橋建設的序幕，該項目的研發設計團隊，就是今天的鋼管混凝土橋梁工程技術研究中心的雛形。團隊持續強化技術攻關，先后設計了2004年建成通車的當時世界最大跨徑鋼管混凝土拱橋巫山長江大橋（主跨492米）、2013年建成通車的當前世界最大跨徑鋼管混凝土拱橋合江長江一橋（主跨530米）、將于今年建成的世界最大跨徑飛燕式鋼管混凝土系桿拱橋——合江長江三橋（主跨507米）和世界最大跨度拱橋——廣西荔玉高速公路平南三橋（主跨575米）等一批具有世界影響力的鋼管混凝土拱橋，創造和積累了鋼管混凝土拱橋核心技術。
鋼管混凝土組合結構高承載力、節省材料、自重輕等技術優勢明顯，根據市場需求與工程建設需要，團隊研究領域逐漸發展到梁橋、懸索橋與斜拉橋等橋型，相繼研發并建成了首座全鋼管混凝土桁梁橋——雅西高速干海子大橋、世界最大規模的鋼管混凝土桁架梁橋——汶川克枯大橋、世界第一鋼管混凝土組合高墩橋——雅西高速臘八斤大橋（最高墩183米）、在建的世界第一高墩——主墩高196米的四川涼山金陽河大橋，并將鋼管混凝土組合結構應用到重慶巫山手扒巖大橋（主跨220米懸索橋）、四川卡哈洛金沙江大橋（主跨1030米懸索橋）等懸索橋與斜拉橋的塔柱。同時，該團隊創造性開發了大跨鋼筋混凝土拱橋采用鋼管混凝土勁性骨架成拱方法和工藝，1997年設計建成了當時世界最大跨的鋼筋混凝土拱橋——萬縣長江大橋（主跨420米），不斷開展技術創新，之后又設計建造了主跨365米的鋼筋混凝土拱橋——廣元昭化嘉陵江大橋（2012年建成）等工程。鋼管混凝土結構應用的橋型越來越豐富，支撐了鋼管混凝土組合結構學科領域的建設與發展。
鋼管混凝土橋梁從無到有，從有到精，再到新橋型的拓展，發展相當迅速，到目前已建成400多座，是世界上發展最快的橋型，逐漸被世界橋梁界認知、認可、應用。
精益求精研發新技術：橋面板性能不斷改進
為匹配輕巧高強的主體結構，該團隊對輕質高強橋面板進行了堅持不懈的技術攻關，從2002年開始，以廣東佛山東平大橋?yàn)橐劳?，在?混凝土組合橋面板學科領域進行了系列研究，開發了平面型鋼-混凝土組合橋面板，取得了良好工程效果，隨后又成功研究出波折型鋼-混凝土組合橋面板、新型等效厚度鋼-混凝土組合橋面板等新型組合橋面，這些成果在合江長江一橋、合江長江三橋、廣西平南三橋等大跨度鋼管混凝土橋梁中廣泛應用，并推廣應用于成都草金路立交橋、成都武侯立交橋、重慶綦江立交橋、成都繞城高速府河大橋、宜賓小南門大橋等眾多國內項目的橋面工程。鑒于這些工程良好應用效果，已經開工建設的沿江高速卡哈洛金沙江大橋（主跨1030米懸索橋）、新市金沙江大橋（304+680+304米斜拉橋）等纜索承重橋梁中將首次采用鋼-混凝土組合橋面板。不僅如此，該團隊基于現有混凝土橋面鋪裝鋼筋網沉底、界面粘結差、混凝土開裂，導致鋪裝使用壽命短、影響橋梁安全性等問題，開展了復合強勁橋面鋪裝新體系研究，相繼在雅西高速、廣南高速、遂廣高速、遂西高速、資銅高速、峨漢高速等高速公路橋梁工程成功應用。
在30年的發展歷程中，鋼管混凝土橋梁工程迅速增長，而理論研究相對滯后，該團隊進行了理論、鋼管混凝土節點承載力和疲勞計算方法等研究；針對鋼管混凝土檢測中早期橋梁出現混凝土脫空，開展了容限脫空理論和自密實混凝土材料研究，將混凝土脫空控制在容許范圍內；鋼管混凝土橋梁缺乏設計規范，該團隊深入開展技術總結提煉，主持編著了首部鋼管混凝土拱橋行業規范，為該橋型推廣應用奠定了堅實基礎。
堅持不懈研發新材料：C120超高強混凝土應運而生
鋼管混凝土橋梁與新型組合結構橋面板需要高性能的混凝土材料，而山區公路建設運輸不便、砂石材料匱乏、生態環境脆弱等問題突出。因此，混凝土改良、制備及其施工工法工藝研究也是團隊長期攻克的主要課題。
一般來說，強度等級為C60以上的混凝土稱為超高強混凝土，抗壓強度一般為普通強度混凝土的4～6倍。目前四川公路設計院研發的混凝土已達到C120級，并將于在建的主跨為510米的沿江高速西寧河大橋、主跨為375米的樂西高速公路蘇壩大橋主拱骨架鋼管首次灌注，可解決山區橋梁建設環境和條件日益艱巨、跨徑大外包混凝土數量較重、主拱勁性骨架強度要求高等難題，提高橋梁結構的綜合抗力，開創了國內公路建設應用混凝土強度新紀錄。這是團隊數十年心血的結晶。1979年建設的國內第一座大跨徑混凝土連續剛構橋——石棉大渡河大橋突破95米的跨度，主梁混凝土強度等級首次突破C50；1997年，為建成主跨420米的鋼筋混凝土拱橋萬縣長江大橋，首次在主拱澆筑時采用C60混凝土；為適應山區高烈度地區超高橋墩的建設，2009年建成的臘八斤大橋等工程鋼管混凝土組合高墩，首次在鋼管墩柱中灌注C80自密實混凝土，減輕自重30%；2015年在官盛渠江大橋等項目建設中，為提高結構剛度、減輕自重，主拱設計采用C100混凝土，節約工期5個月。
鋼管混凝土橋梁混凝土需要泵送高度100多米，泵送距離300多米，符合這樣施工要求的混凝土制備異常困難，行業內鮮有人研究，團隊研發了利用機制砂制備自密實補償收縮鋼管混凝土技術，實現了超高程、超遠距鋼管混凝土密實灌注。
2010年，團隊預見到天然砂石集料出現匱乏，將使橋梁建設受阻，便研制出高鈦礦渣等工業礦廢渣、低品質巖石等軋制集料，形成人工集料橋梁高性能混凝土的設計與制備技術，相關成果在雅西、廣南、麗攀、遂廣遂西等大量高速公路橋梁工程應用，解決了材料來源問題，保障了工程建設質量，有效縮短了工期。同時，為提升橋梁外觀質量和混凝土橋梁施工技術水平，團隊開展了清水混凝土制備與應用技術研究，在成自瀘高速公路成仁段10公里高架橋、成都二環路高架橋、遂廣高速、遂西高速、汶川克枯大橋等工程應用，比現有砼表面涂裝結構節省投資約4億元。
近年來，橋梁架設工藝與裝備發展快，架設速度提升，但山區混凝土橋梁工程預制件預制場地有限、預應力張拉時間長、工期壓力大。該團隊開展早期張拉預應力混凝土關鍵技術開發研究，提出了3d張拉鋼束的預應力混凝土制備技術，實現從7天張拉減少到3天張拉，成果已在成宜、敘威等高速公路橋梁工程應用，成功破解了預制場地、工期緊張等難題。
30年來，四川公路設計院作為四川交通建設的骨干技術力量，依托該團隊持續系統開展鋼管混凝土橋梁主體結構、新型組合橋面板、高性能混凝土材料等學科領域技術開發與創新，攻克鋼管混凝土橋梁發展和應用的技術瓶頸，形成具有自主知識產權的標志性成果，引領鋼管混凝土橋梁的發展方向，設計的項目既遍布貧困地區、又支撐發達地區經濟建設，開發的新工藝在交通行業廣泛應用，編制的多部規范引領了行業發展。四川公路設計院及其核心技術團隊以跨越式的科技創新踐行交通行業擔當，將為高速公路、高速鐵路向川西艱險山區發展，并往西藏、青海、云貴高原延伸，改善交通狀況、促進經濟社會發展提供更多有力的技術支撐。（匡成剛 張俊鋒）

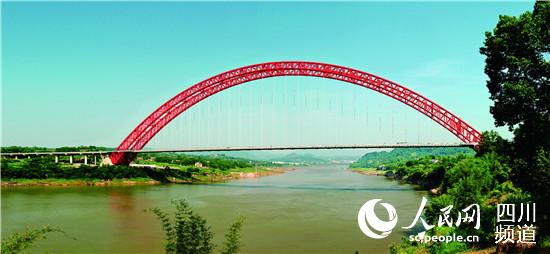

合江長江一橋，獲國際橋梁大會金獎

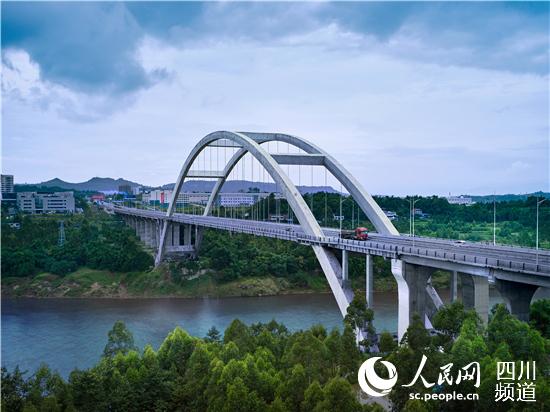

官盛渠江大橋
2004年建成通車的重慶巫山長江大橋

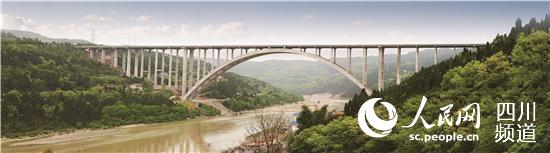

廣元昭化嘉陵江特大橋

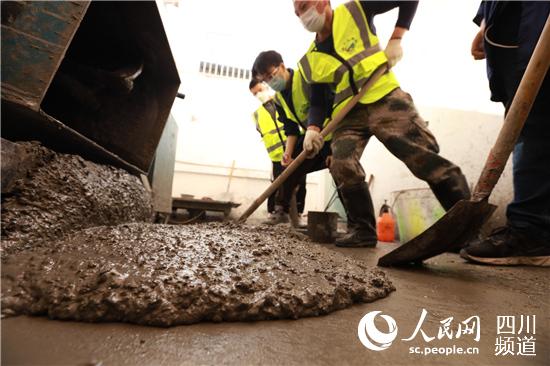

仁沐新高速公路鋼管混凝土拱橋犍為岷江大橋管內混凝土配比試驗

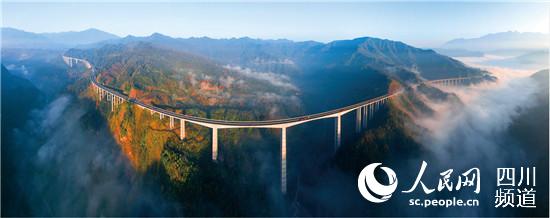

世界第一鋼管混凝土組合高墩橋——臘八斤大橋

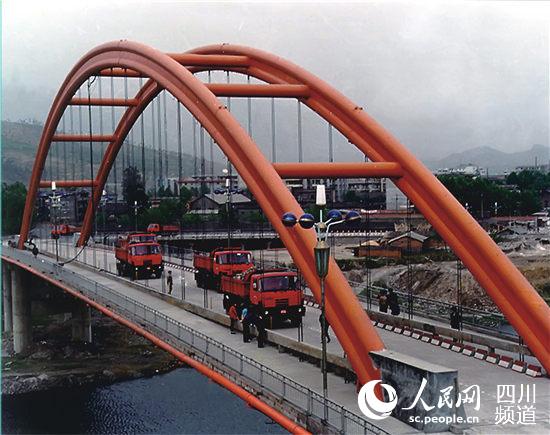

世界首座鋼管混凝土拱橋——蒼旺東河大橋
